射出成型用の金型の流入口から入ったプラスチック流体粒子が、
上下から伸びる冷却管によって冷却・固化する挙動を見る。

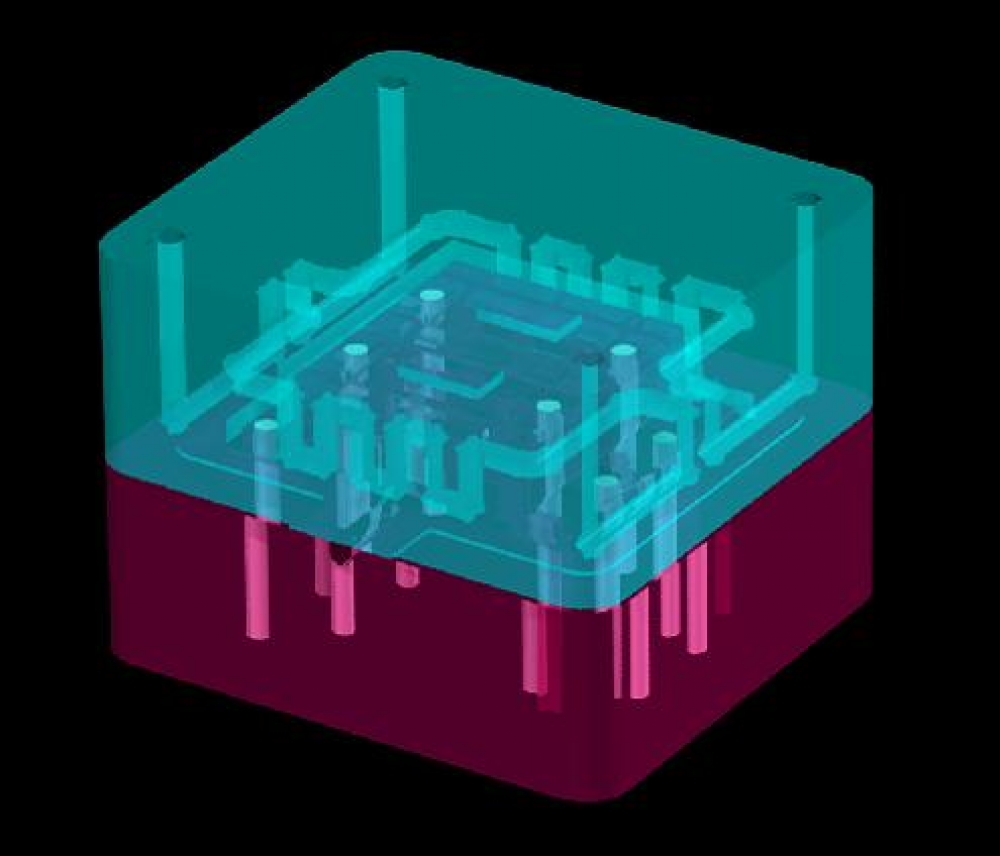

　金型中央部に3次元の冷却管を配置したもの／しないものの2種で、
冷却効率の比較を行う。

　粒子間隔 ： 0.4mm
　粒子数 ： 約2,750万
　時間ステップ ： 1/2,000sec
　粒子射出速度 ： 400mm/sec
　流体粒子温度 ： 200℃（可変）
　金型温度 ： 100℃（固定 ： 定常化後想定）
　冷却管温度 ： 50℃（固定）

　SPH粒子法により、プラスチック射出成型における射出～冷却までの流体粒子の挙動をシミュレート・視覚化できた。
　金型中央部への3次元の冷却管の導入有無による金型全体／流入口部の温度分布／温度変化の違い等 冷却効率を比較することができた。
　また、この結果、従来法よりも短い時間で製品の冷却、取り出しが可能であることを数値的に示せた。
