湯流解析事例

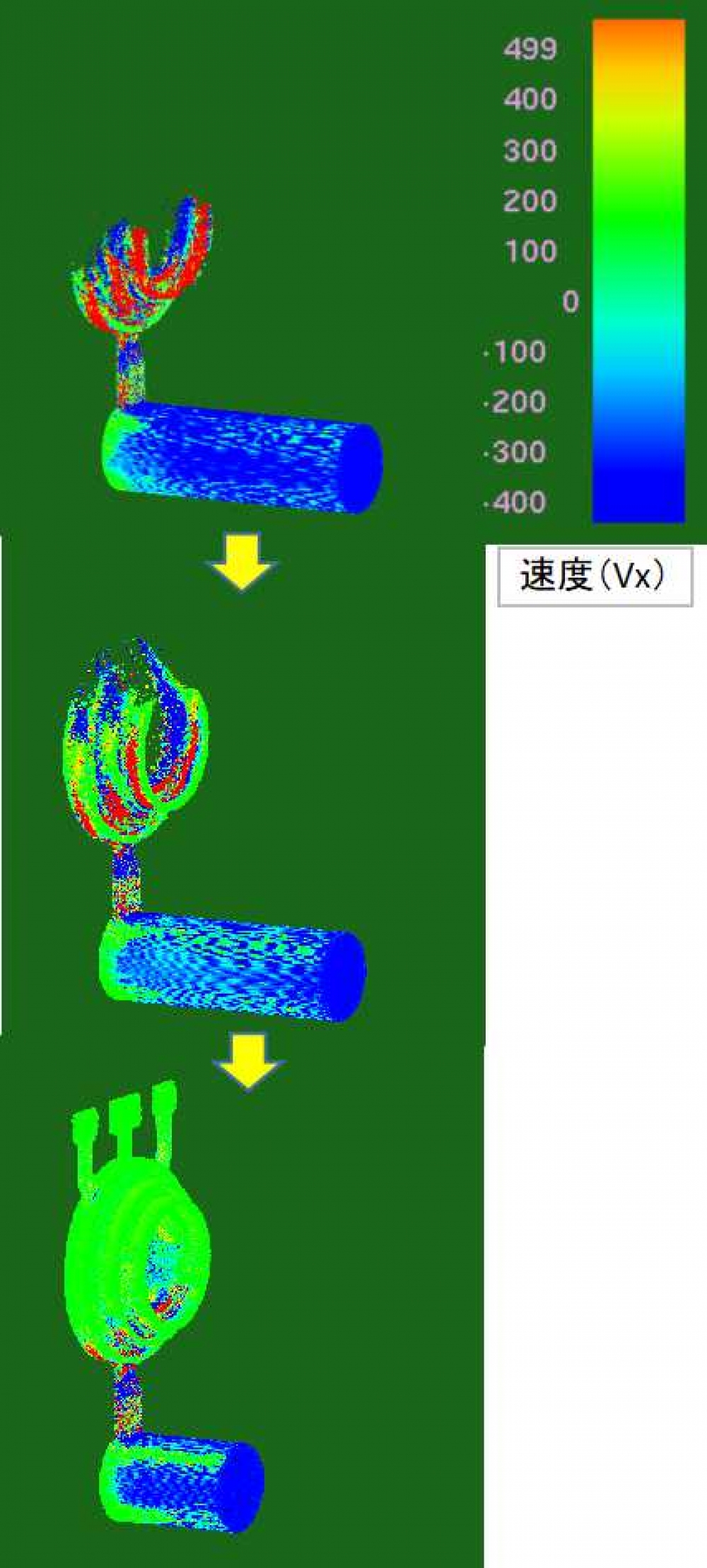

流体の挙動を微小な粒子の動きで表現
湯流解析と冷却固化解析は、従来の手法と同様に「流体解析」＋「熱伝導解析」で行うので、差分法、FEMとの直接比較も可能です。
従来の手法では、Meshが次々に流体により満たされてゆく挙動を求めるのに対し、粒子法では、流体の動きを微小な粒子で求めるので、物理現象に忠実で、より詳細な流体挙動を表現することが可能となります。
動画（流体の挙動を微小な粒子の動きで表現）

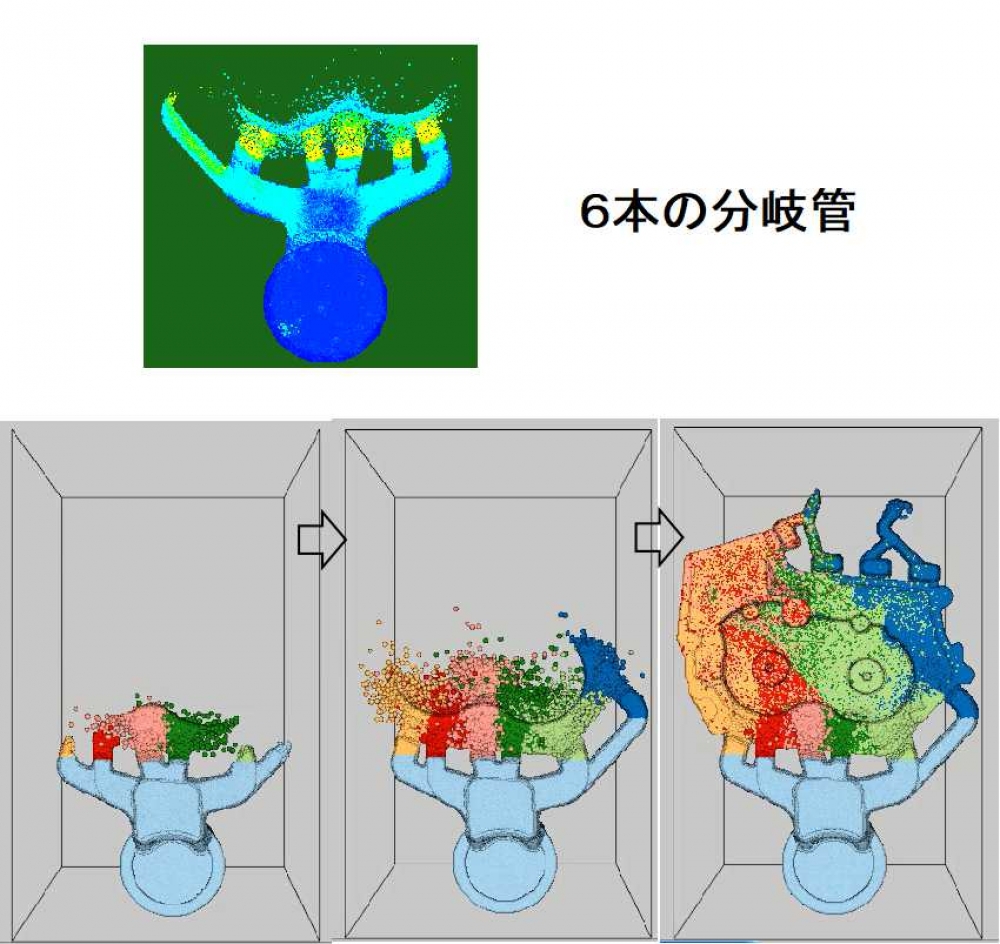

6本の分岐管による流れの分岐
個々の粒子を追跡する機能を用いることによって、射出孔の影響による分岐流の挙動を解析することが可能となります。
左の事例では、６本の分岐管の、どこを通過した流体粒子が、鋳物のどの部分を充填していくか、色分けして追跡しています。
動画（6本の分岐管による流れの分岐）

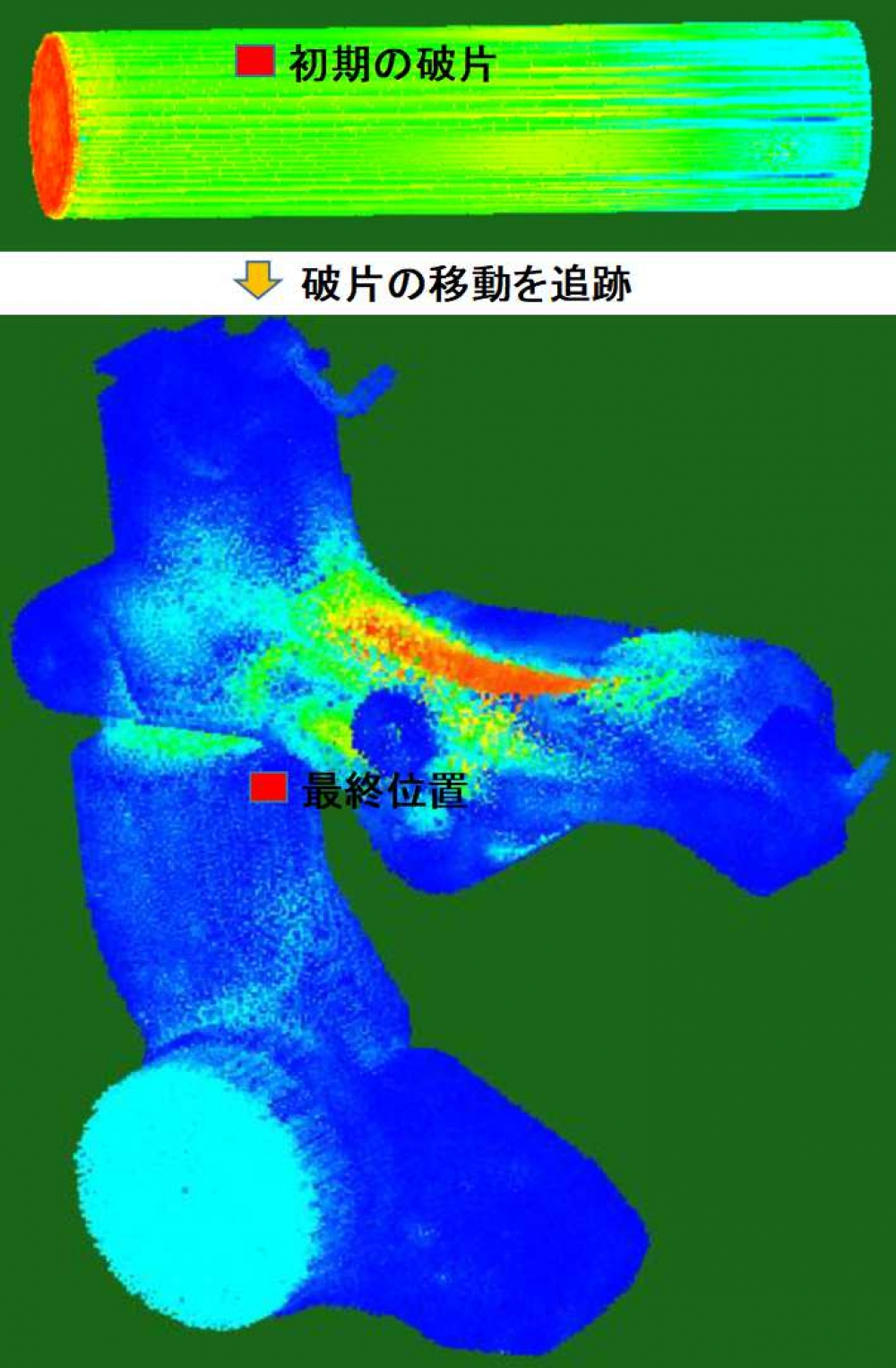

破断チルの追跡
湯流れ時に発生するチル（破片）の移動を追跡したいというニーズにも、この湯流解析なら対応できます。
他の解析結果をご覧になりたい方は下記のボタンから閲覧できます。
